RX-8 に地デジチューナーを取り付けました

ぎりぎりでアナログ終了に間に合いました。
2004年式RX-8純正ナビ仕様に地デジチューナーを取り付けました。


チューナーはパナソニックのTU-DTV60 ¥19800なり。
入力ケーブルは自作(ネットの口コミを参考にしました)
皆様の参考になればと、取り付け完了までを書きます。

純正ナビのアナログTVチューナーは、それ用のケーブルを使うと
VTR入力できるそうで、ここに地デジチューナーを繋いで、
地デジ化することにしました。まず、ケーブルを作って念のため
動作確認してから、チューナーを購入することに。

[VTR入力ケーブルの作成]
1.ネットで「RX-8用VTRコネクタ作成」というページを見つけてこれに
 習ってケーブルを作ってみた。ちゃんとできていればTV2に切り替えると
 チャンネル表示の最後にVTRと表示されるはず。
 あれ?なにも表示されない。
 ケーブルをテスターで調べたが、断線はないし...

2.もう一度参考にしたページをよく読むと「上側のマス目がコネクタのロック部」
 とある。あれ、チューナーを覗き込むとコネクタのロック部は下側に見える。
 ということは上下さかさまにして接続することになるので、ピンアサインも
 上下さかさまになるように作らないとだめじゃん...ケーブル作り直し。

3.新しいコネクタを買ってくるのも面倒だったので、ピンを慎重に引っこ抜いて
 ピンアサインを変更して再作成。そして繋いで見るとおお、VTR表示がでたよ。
 デジカメの動画を入力してみた。 画音ともにOK。よーし次は地デジチューナー。

[地デジチューナー購入と取り付け]
1.名古屋市内がメインなので、2チューナーモデルでいいかな。
 また、データ放送の雨雲レーダーは見たいので値段と信頼性で
 パナソニックのTU-DTV60をAmazonで購入。

2.本体設置場所
 アナログTVチューナーがトランクにあるので、トランク設置も考えたましたが
 到着した商品を確認すると、アンテナとリモコン用のケーブルがちょっと
 短いかもしれない。取説の通り助手席下に決める。

3.アンテナ設置
 ネットの情報を参考にAピラーを外す。(癖のあるビスが1個あるので要注意!)
 取説をよーく呼んでアンテナを貼り付け。(文章がわかりづらい、位置もシビア。
 事前によく理解しておく必要あり。失敗するとアンテナがだめになる)

4.電源接続
 助手席左のヒューズボックス下に、ACC、B+とタグのついた
 ケーブルがあるのでちょん切って、丸ギボシ端子を圧着取り付け。
 アクセサリーとバッテリー直はOK。
 ところがパナソニックの電源ケーブルは、なぜかアース線がだけが短く
 ヒューズボックスまで届かず。適当なアースポイントも見当たらない。
 しょうがないので、元のケーブル先端に丸ギボシ端子を圧着して、延長
 ケーブルは自作。ヒューズボックス横の ナット部にボディーアースした。

5.リモコン受信部はハンドル左側のメーターパネル下に接着。
 ケーブルはオーディオ裏を通して、センターコンソール左側に
 もぐりこませて助手席下に。

あとはケーブルを養生して、チューナー本体にマジックテープを張って
マットに固定。自作ケーブルは当初トランク設定を想定して1mくらいのもの
を作っていたため助手席には届かず。自宅にあったRCA中継コネクタと
1.5mのAVケーブルを繋いで対応。

いよいよ電源ON。うまくいきました。さすがにアナログよりきれい。
ちょっと走ってみましたが、ワンセグに切り替わることもなく安定しています。
ただフロントに取り付けたアンテナ。

うーん、ちょっと気になる。ピラーから10cm以上離せって書いてあったのでこの
位置に。まーそのうち慣れるかな。

せっかくここまでやったので、今度は切り替え機をつけてDVDプレーヤーとか
繋げるようにしようかな。これで我が家のRX-8もまだまだ現役続行です。
[PR]
by different_stream | 2011-07-25 00:10 | RX-8

東芝dynabook Satellite TXW/69AW HDD換装

どなたかの参考になればと思い、HDD換装までのあれこれを書き綴ってみました。
結論を先に言うと、クローン化換装は失敗、HDD換装してのリカバリは成功しました。

このノートPC、HDDが120GBとちょっと小さめで最近残量がついに10GBを切ってしまいました。
ネットの口コミをみると何とかできそうな感じ、ということで大した知識もないのに
口コミのみを頼りにやってみることにしました。
(今月の日経PC21にはHDD換装ネタがありました。立ち読みすると似たような
 手順が書いてありました)

購入したもの
HDD:日立GST HTS547575A9E384(750GB) ¥5700くらい 安い!
USB HDDケース:AREA S250 Ver.2 SD-SC25U2-BK¥730 激安

■HDDのクローン化
 1.Acronis True Image Home 2010 の無償試用版をDL、クローン実行
  「runlistが作成できない。システムファイルが壊れている」とエラーに。
  HDDのパーティションを変更しない設定でも同じエラー。
 2.HDDのchkdskを実行...エラーなし。再度クローン実行。同じエラー。
 3.掲示板情報>SnapAPIをインストール...だめ
 4.掲示板情報>SFC実行...ログファイル大きすぎて解析断念
 5.海外の掲示板情報>このクソったれソフト!使えない!...ええっ!だめ?

 結局このエラーの対処方法は見つからず。

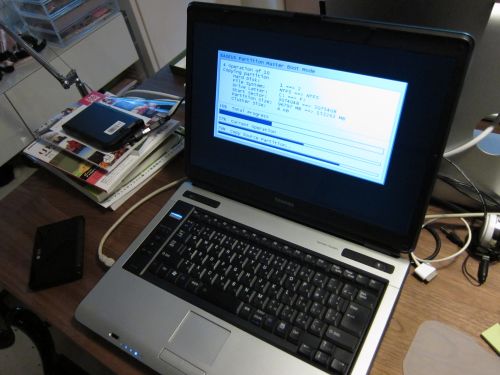

 6.EASEUS Partition Master 8.0.1 Home Edition(フリーソフト)
  パーティション変更してクローン実行。おおっ、動作しました。
  ...しかし2時間くらい待ったところでエラー表示。
  HDDの最後部の隠し領域(HDDRECOVERY)にファイルシステムエラーありとのこと。
  とりあえず起動してみると、「不明なエラー」でNG。
  パーティションを変更しない設定でクローン化しても同様。
  再度パーティション変更してクローン化してみたけど同様に起動せず。

 クローン化は断念!!あと残された道はリカバリー。

■HDDのリカバリー
 1.以前作成しておいたリカバリーDVDでリカバリー実行。
  実行途中でDVDファイルが壊れているとのメッセージ。
  だめ元でリカバリー実行させてみたが案の定NG。
 (なんで壊れているんだろう??へこたれそうになる)
 2.元のHDDから再度リカバリDVDを作成してみる。
  1回目:ディスクエラーで失敗。
  2回目:ディスクエラーで失敗。
  3回目:ディスクエラーで失敗。
  TDK(日本製)のディスクだからメディアが悪いってこともないと思うんだけど。
  んん?DVDの記録面をよく見ると、失敗する位置が毎回違っている。
  ってことは、もしかしたらうまくいくことがあるかも?

  4回目:なぜかちゃんとリカバリDVD作成成功。(原因わからず)

 3.クローン化失敗したままのディスクに対してリカバリ
  「パーティションサイズを変更せずに復元」にて実行。
  OS起動するも、途中画面でエラーに。
  「ご購入時の状態に復元(システム回復オプションあり)にて実行。

  んん?成功したかも。普通に動いているぞ。

初期設定後、鬼のようにWindows Update してから、EASEUS Partition Masterで
HDDのパーティションを希望のサイズに変更。そして古いHDDからデータを移行、
アプリ再インストール、とりあえず問題なく動作しています。換装成功!!
会社から帰ってからの作業だったのでのトータル6日間かかりました。

結局何が問題で、何が正解かわかりませんでしたが、
HDDの容量が120GBから750GBになり、またリカバリしたおかげで以前よりサクサク
動作しており満足しております。皆様の参考になれば幸いです。

[おまけ]
このノートPCにHDDを交換するには裏面左下の小さいパネルを外して簡単にできるのですが、

一度小さいパネルを外してみたときに、枠の上にあるネジ穴の突起が引っかかってHDDが取れない
のではと思いこんでしまい、裏パネル全体をはずしちゃいました。

なかなか外せなくて、かなり力をいれたら外れましたが、もう少しで配線がちぎれるところでした。
ふぅ、危なかった。ご注意ください。
